توضیحات کتاب محاسبات دستی و گام به گام پروژه طرح هندسی راه (پروژه راهسازی) بسیاری از دانشجویان مهندسی عمران در طراحی دستی پروژه راه سازی با مشکلات بسیاری روبرو هستند و بی آنکه درک درستی از روند طراحی داشته باشند طراحی مسیر را انجام میدهند که چندان مهندسی و اصول نیست. بنابراین در راستای تحقق اهداف مد نظر، یک پروژه کامل راهسازی با مشخصات راه اصلی درجه یک چهارم خطه جدا شده (دو خط عبور در هر جهت) به صورت گام به گام آموزش داده شده است. با مطالعه این کتاب قادر خواهید بود تا از این پس همچون طراحان حرفهای راجع به طراحی راه اظهار نظر نمائید. طراحی پروژه های هندسی راه دون دخالت نرم افزار از صفر تا صد شامل: مسیر یابی، ترسیم قوس افقی و قائم، ترسیم مقاطع عرضی، ترسیم منحنی بروکنر تعیین خط توزیع بهینه، طراحی روسازی راه و متره و برآورد بر اساس قهرست بهای راه و باند با رویکردی نوآورانه مناسب برای مهندسین عمران جهت ورود به دنیای زیبای طراحی راه با نرم افزار |

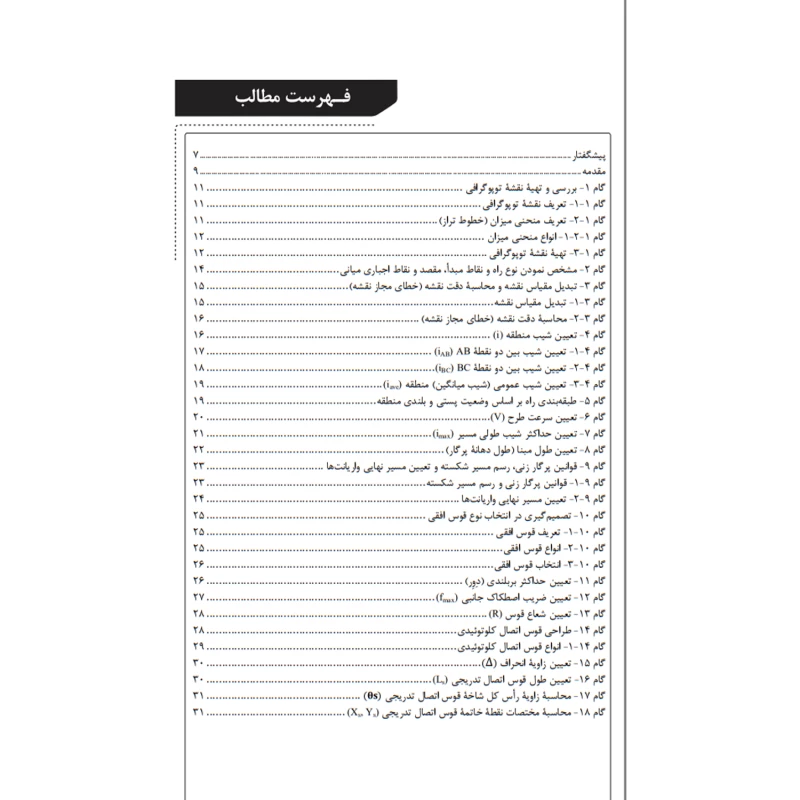

| فهرست مطالب |
| بررسی و تهیه نقشه توپوگرافی |
| مشخص نمودن نوع راه و نقاط مبدأ، مقصد و نقاط اجباری میانی |
| تبدیل مقیاس نقشه و محاسبه دقت نقشه (خطای مجاز نقشه) |
| تعیین شیب منطقه (i) |
| طبقهبندی راه بر اساس وضعیت پستی و بلندی منطقه |
| تعیین سرعت طرح (V) |
| تعیین حداکثر شیب طولی مسیر (imax) |
| تعیین طول مبنا (طول دهانۀ پرگار) |
| قوانین پرگار زنی، رسم مسیر شکسته و تعیین مسیر نهایی واریانتها |
| تصمیمگیری در انتخاب نوع قوس افقی |
| تعیین حداکثر بربلندی (دِوِر) |
| تعیین ضریب اصطکاک جانبی (fmax) |
| تعیین شعاع قوس (R) |
| طراحی قوس اتصال کلوتوئیدی |
| انواع قوس اتصال کلوتوئیدی |
| تعیین زاویه انحراف |
| تعیین طول قوس اتصال تدریجی (Ls) |
| محاسبه زاویه رأس کل شاخۀ قوس اتصال تدریجی |
| محاسبه مختصات نقطه خاتمه قوس اتصال تدریجی (Xs, Ys) |
| محاسبه مقدار شیفت (P) و مقدار (K) |
| تعیین طول مماس کل قوس اتصال کلوتوئیدی (Ts) |
| تنظیم جدول پیادهسازی قوس اتصال تدریجی |
| مشخص نمودن تعداد خطوط و عرض سواره رو |
| مشخص نمودن عرض شانه راه |
| مشخص نمودن عرض میانه (رفیوژ) راه |
| محاسبه میزان اضافه عرض در قوس افقی |
| تعیین فواصل بین ایستگاهها |
| پیاده نمودن (رسم) مسیر نهایی بر روی پلان |
| ترسیم پروفیل طولی راه |
| تنظیم جدول مشخصات پروفیل طولی |
| تکمیل قسمتهای شماره ایستگاهها، فواصل بین ایستگاهها و کیلومتراژگذاری جدول مشخصات پروفیل طولی |
| برداشت نقاط ارتفاعی آکس محور طولی راه و ترسیم خط زمین طبیعی |
| تعیین شیب عرضی سوارهرو |
| تعیین شیب عرضی شانه راه |
| تعیین شیب عرضی میانۀ راه (رفیوژ) |
| تعیین طول تأمین بربلندی (L) |
| نحوه اعمال بربلندی |
| تکمیل قسمتهای مؤلفه افقی (چپگرد و راستگرد) و بربلندی جدول مشخصات پروفیل طولی |
| طراحی خط پروژه |
| محاسبه شیب خط پروژه |
| کنترل طرح خم و تصمیمگیری در انتخاب قوس قائم |
| طراحی قوس قائم |
| ترسیم قوس قائم |
| تکمیل جدول مشخصات پروفیل طولی |
| طراحی ابنیه فنی |
| جمعبندی پلان و پروفیل طولی |
| طراحی روسازی راه |
| مقاطع عرضی (نیمرخ عرضی) |
| محاسبه حجم عملیات خاکی و رسم منحنی بروکنر |
| متره و برآورد |
